Alca Predstenové inštalácie - Predstenový inštalačný modul na suchú inštaláciu, sadromodul AM101/1120

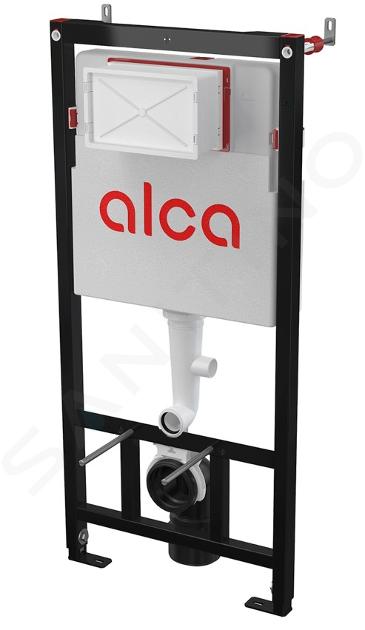

Zaobstarajte si predstenový inštalačný modul AM101/1120 na závesné WC od firmy Alcadrain. Tvorí ho pevná oceľová konštrukcia a nepriepustná nádržka. A navyše, po upevnení na stenu stačí modul len prikryť sadrokartónom.
Tento WC modul má tú výhodu, že na jeho inštaláciu nie sú potrebné žiadne prídavné vystužujúce ani kotviace prvky. Samonosný rám je kovový, ošetrený práškovou farbou. Po inštalácii na stenu bude spoľahlivo držať. Okrem nosnej steny ho môžete pripevniť aj na dostatočne nosnú sadrokartónovú priečku. Nádržka modulu je stopercentne nepriepustná, pretože pozostáva z jediného kusu. Vďaka konštrukcii polystyrénovej izolácie sa nebude povrch nádržky rosiť a zároveň tlmí prestup vibrácií z nádržky do stavebnej konštrukcie.
Vyberte si ovládacie tlačidlo podľa potreby. Inštalačný modul je kompatibilný so všetkými tlačidlami z ponuky Alcadrain.

Predstenový inštalačný prvok na suchú inštaláciu, do sadrokartónu

• nastaviteľné kotviace výsuvné nohy s brzdou v rozmedzí 0-200 mm
• viditeľné označenie nivelácie a stredovej rysky
• posuvný mechanizmus držiaka odpadu v ôsmich polohách, vo vzdialenosti 0-93 mm
• rohový ventil s možnosťou na napojenie na potrubný systém Mepla
• konštrukcia rámu dovoľuje kotvenie k samostatnej, dostatočne nosnej sadrokartónovej priečke alebo pred nosnú stenu
• nainštalovaný systém sa zaklopí sadrokartónovými doskami a nie sú potrebné žiadne prídavné vystužujúce ani kotviace prvky
• konštrukcia polystyrénovej izolácie zabraňuje roseniu na povrchu nádržky a tlmí prestup vibrácií z nádržky do stavebnej konštrukcie
• príprava na pripojenie držiaku s DG1/2" prechodom na bidetové dosky a spŕšky
• duálne splachovanie, nezávisle nastaviteľné, s hygienickou rezervou
• možnosť zabudovania oddialeného alebo senzorového splachovania
• kompatibilný so všetkými ovládacími tlačidlami Alca
• servisné práce bez použitia náradia
• prívod vody zozadu/zhora uprostred
• nádržka je vyrobená z jedného kusu, čím je zaručená 100% nepriepustnosť
• kryt servisného otvoru zjednodušuje montáž a bráni prenikaniu vlhkosti a nečistôt

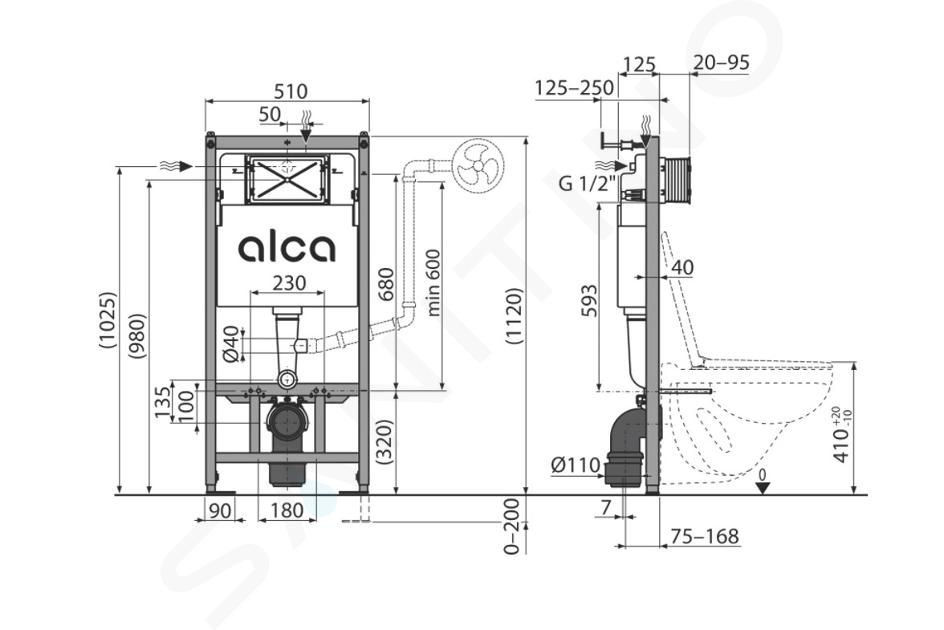

• montážna hĺbka nastaviteľná v rozmedzí 20-95 mm
• stavebná hĺbka 125 mm
• materiál nosnej konštrukcie: kov, ošetrený práškovou farbou
• s odbočkou a prípravou na odsávanie

Použitie

• Na závesné WC.
• Na montáž pred nosnú stenu alebo do sadrokartónovej konštrukcie.
• Na hrúbku podláh 0-200 mm.
• Na montáž závesného WC s pripojovacím rozstupom 180 mm alebo 230 mm.

Technické parametre

• Pripojenie vody zozadu alebo zhora montážnymi otvormi G1/2".
• Funkčný rozsah tlaku vody 0,05-0,8 MPa.
• Odporúčaný rozsah tlaku vody 0,3-0,5 MPa.
• Veľké spláchnutie 6-9 l.
• Malé spláchnutie 2,5-3,5 l.
• Štandardné nastavenie veľkého spláchnutia 6 l.
• Štandardné nastavenie malého spláchnutia 3 l.
• Hygienická rezerva 3 l.
• Objem vody v nádržke 9 l.
• Záťažová skúška 400 kg.

Rozsah dodávky

• Nádrž s napúšťacou a vypúšťacou armatúrou
• Samonosný rám
• Skrutkovanie 1/2" na pripojenie vody s integrovaným rohovým ventilom Schell 1/2"–3/8"
• Fixačný set: skrutka Ø8x60 – 4 ks, príchytka Ø12 – 4 ks
• Fixačný set na uchytenie WC misy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matica – 2 ks, chránička závitu – 2 ks
• Koleno odpadu HT 90/90 polyetylén, PE-HD
• Redukcia odpadu HT 90/110 polyetylén, PE+HD
• Tesnenie prívodu, vývodka polypropylén, vrapová vložka
• Tesnenie odpadu, prepojka polypropylén, tesnenie prepojky
• Súprava inštalačných krytiek na ochranu pripojovacích otvorov pri montáži systému
• Kryt servisného otvoru dvojdielny, jednoducho skrátiteľný
• Súprava na vhadzovanie WC tabliet

Ventilátor pre WC moduly nie je súčasťou balenia.
