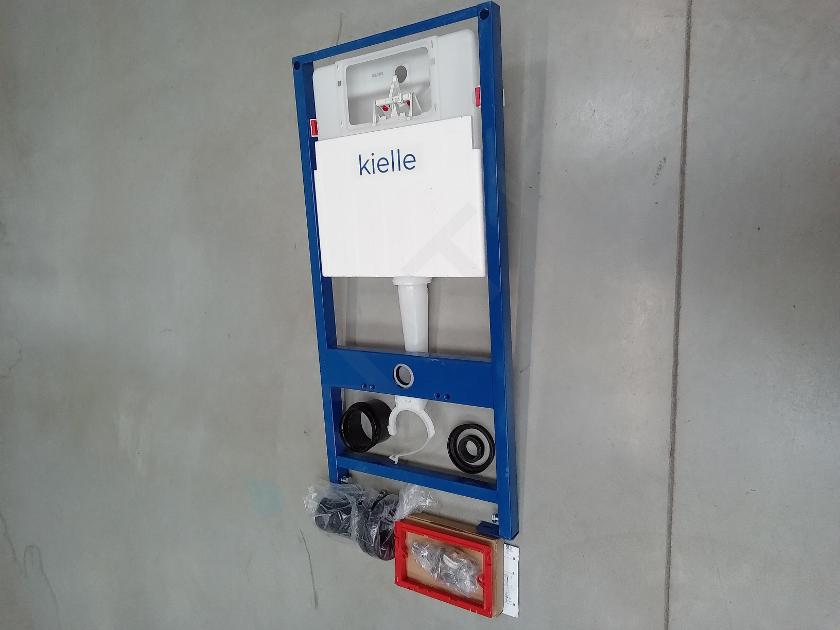

kielle Genesis - Predstenový inštalačný systém na závesné WC 70005550ROZ1

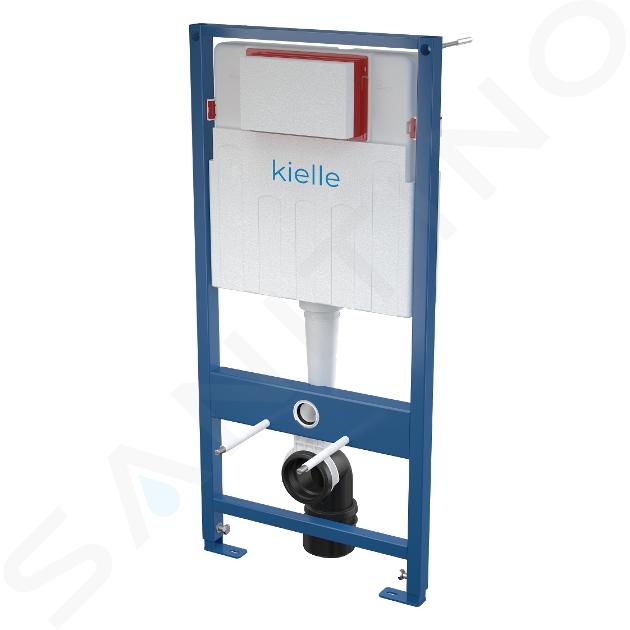

Predstenový inštalačný modul na závesné WC

• Na závesné WC
• Na montáž pred nosnú stenu alebo do sadrokartónovej konštrukcie
• Na hrúbku podláh 0-200 mm
• Na montáž závesného WC s pripojovacím rozstupom 180 mm

Vlastnosti

• Držiak odpadu
• Duálne splachovanie nezávisle nastaviteľné, s hygienickou rezervou
• Kompatibilné so všetkými ovládacími tlačidlami značky kielle
• Konštrukcia polystyrénovej izolácie zabraňuje roseniu na povrchu nádržky a tlmí prestup vibrácií z nádržky do stavebnej konštrukcie
• Konštrukcia rámu dovoľuje kotvenie k samostatnej, dostatočne nosnej sadrokartónovej priečke alebo pred nosnú stenu
• Materiál nosnej konštrukcie: kov, ošetrený práškovou farbou
• Možnosť vstavania oddialeného alebo senzorového splachovania
• Možnosť vyklopenia nádržky na jednoduchú montáž do drevostavieb alebo mobilných buniek
• Nádržka je vyrobená z jedného kusu, čím je zaručená 100% nepriepustnosť
• Nainštalovaný systém sa zaklopí sadrokartónovými doskami a nie sú potrebné žiadne prídavné vystužujúce ani kotviace prvky
• Nastaviteľné kotviace výsuvné nohy s brzdou v rozmedzí 0-200 mm
• Prívod vody zozadu
• Rohový ventil s možnosťou napojenia na potrubný systém Mepla

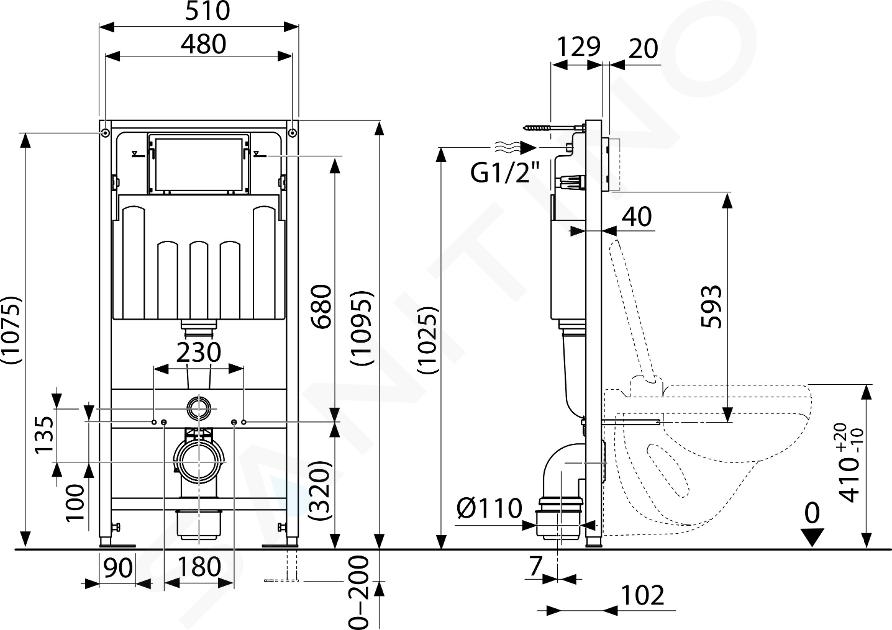

• Stavebná hĺbka 125 mm
• Viditeľné označenie nivelácie na nádržke
• Závesy nádržky z dvojkomponentného materiálu izolujú prenos vibrácií z budov

Technické parametre

• Odporúčaný rozsah tlaku vody 0,3 - 0,5 MPa
• Funkčný rozsah tlaku vody 0,05 - 1,6 MPa
• Hygienická rezerva 3 l
• Malé spláchnutie  2,5 - 3,5 l
• Veľké spláchnutie 6 - 9 l
• Objem vody v nádržke 9 l
• Pripojenie vody zozadu alebo zhora montážnymi otvormi G1/2"
• Štandardné nastavenie malého spláchnutia 3 l
• Štandardné nastavenie veľkého spláchnutia 6 l
• Záťažová skúška 400 kg

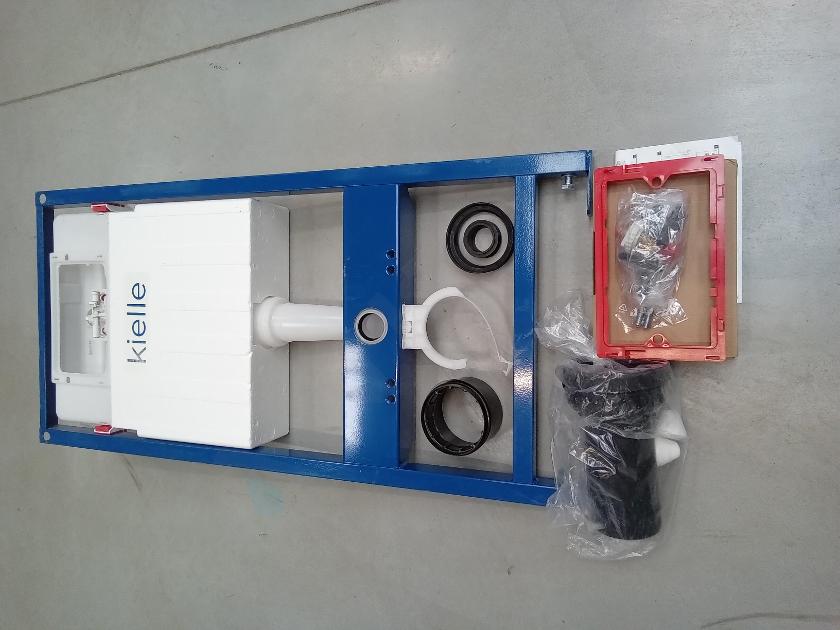

Rozsah dodávky

• Fixačný set na uchytenie WC misy: závitová tyč M12 - 2 ks, podložky - 4 ks, krytka - 2 ks, matica - 2 ks, chránička závitu - 2 ks
• Fixačný set: skrutka Ø8x60 - 4 ks, rozperka Ø12 - 4 ks
• Koleno odpadu HT 90/90 polyetylén, PE-HD
• Kombi skrutka M10 x 180 2 ks
• Nádrž s napúšťacou a vypúšťacou armatúrou
• Polystyrénový kryt servisného otvoru
• Redukcia odpadu HT 90/110 polyetylén, PE+HD
• Samonosný rám
• Skrutkovanie 1/2" na pripojenie vody s integrovaným rohovým ventilom 1/2"- 3/8"
• Tesnenie odpadu, prepojka polypropylén, tesnenie prepojky
• Tesnenie prívodu, vývodka polypropylén, vrapová vložka
