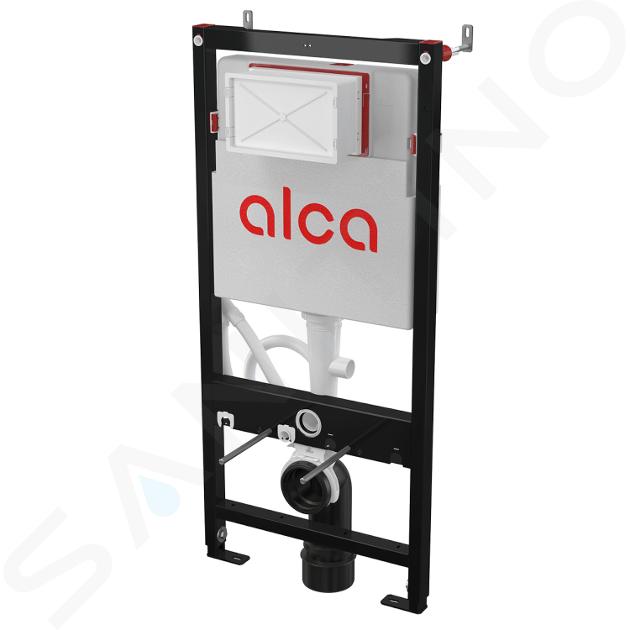

Alcadrain Predstenové inštalácie - Predstenová inštalácia na závesné WC s bidetovou funkciou, dávkovač tabliet, výška 1,12 m AM120/1120

Predstenový inštalačný systém na suchú inštaláciu - do sadrokartónu

• na montáž pred nosnú stenu alebo do sadrokartónovej konštrukcie
• na hrúbku podláh 0 – 200 mm
• na montáž závesného WC s pripojovacím rozstupom 180 mm alebo 230 mm
• pre WC s bidetovou funkciou
• s odvetrávaním

Vlastnosti

• výška: 1120 mm
• nastaviteľné kotviace výsuvné nohy s brzdou v rozmedzí 0–200 mm
• viditeľné označenie nivelácie a stredovej rysky
• posuvný mechanizmus držiaka odpadu v ôsmich polohách vo vzdialenosti 0–93 mm
• rohový ventil s možnosťou na napojenie na potrubný systém Mepla
• konštrukcia rámu dovoľuje kotvenie k samostatnej dostatočne nosnej sadrokartónovej priečke alebo pred nosnú stenu
• nainštalovaný systém sa zaklopí sadrokartónovými doskami - nie sú potrebné žiadne prídavné vystužujúce ani kotviace prvky
• konštrukcia polystyrénovej izolácie zabraňuje roseniu na povrchu nádržky a tlmí prestup vibrácií z nádržky do stavebnej konštrukcie
• príprava na pripojenie vody z nádržky k bidetu
• duálne splachovanie nezávisle nastaviteľné s hygienickou rezervou
• možnosť zabudovania oddialeného alebo senzorového splachovania
• kompatibilný so všetkými ovládacími tlačidlami Alca
• servisné práce bez použitia náradia
• prívod vody zozadu/zhora uprostred
• nádržka je vyrobená z jedného kusu, čím je zaručená 100% nepriepustnosť
• kryt servisného otvoru zjednodušuje montáž a bráni prenikaniu vlhkosti a nečistôt
• montážna hĺbka nastaviteľná v rozmedzí 20 – 95 mm
• stavebná hĺbka: 125 mm
• materiál nosnej konštrukcie: kov ošetrený práškovou farbou
• príprava na vedenie elektriny k bidetovej keramike
• závesy nádržky z dvojkomponentného materiálu izolujú prenos vibrácií z budov

Technické parametre

• pripojenie vody zozadu alebo zhora montážnymi otvormi G1/2"
• funkčný rozsah tlaku vody: 0,05 – 1,0 MPa
• odporúčaný rozsah tlaku vody: 0,3 – 0,5 MPa
• veľké spláchnutie: 6 – 9 l
• malé spláchnutie: 2,5 – 3,5 l
• štandardné nastavenie veľkého spláchnutia: 6 l
• štandardné nastavenie malého spláchnutia: 3 l
• hygienická rezerva: 3 l
• objem vody v nádržke: 9 l
• záťažová skúška: 400 kg

Obsah balenia

• nádrž s napúšťacou a vypúšťacou armatúrou
• samonosný rám
• šróbenie 1/2" na pripojenie vody s integrovaným rohovým ventilom Schell 1/2"–3/8"
• fixačný set: skrutka priemer 8x60 mm - 4 ks, rozperka priemer 12 mm - 4 ks
• fixačný set na uchytenie WC misy: závitová tyč M12 - 2 ks, podložky - 4 ks, krytka - 2 ks, matica - 2 ks, chránička závitu - 2 ks
• koleno odpadu HT 90/90 polyetylén, PE-HD
• tesnenie prívodu, vývodka polypropylén, vrapová vložka
• tesnenie odpadu, prepojka polypropylén, tesnenie prepojky
• súprava inštalačných krytiek na ochranu pripojovacích otvorov pri montáži systému
• kryt servisného otvoru dvojdielny, jednoducho skrátiteľný
• excentrická redukcia HT 90/110 polyetylén, PE-HD
• súprava na vhadzovanie WC tabliet
• korugovaná ohybná rúrka s koncovkami na pripojenie k bidetu
